Hidrolik Silindir Kare Cetop Arka Kafa, hidrolik silindirlerin arka bölümünde kullanılan ve CETOP standartlarına uygun olarak üretilen bağlantı elemanıdır. Kare yapısı sayesinde sağlam ve dengeli bir sabitleme sağlar. Silindirin ürettiği kuvvetin makine gövdesine güvenli şekilde aktarılmasına yardımcı olur ve endüstriyel uygulamalarda dayanıklı bir çözüm sunar.
Bu ürün için indirilebilir dosya mevcut.

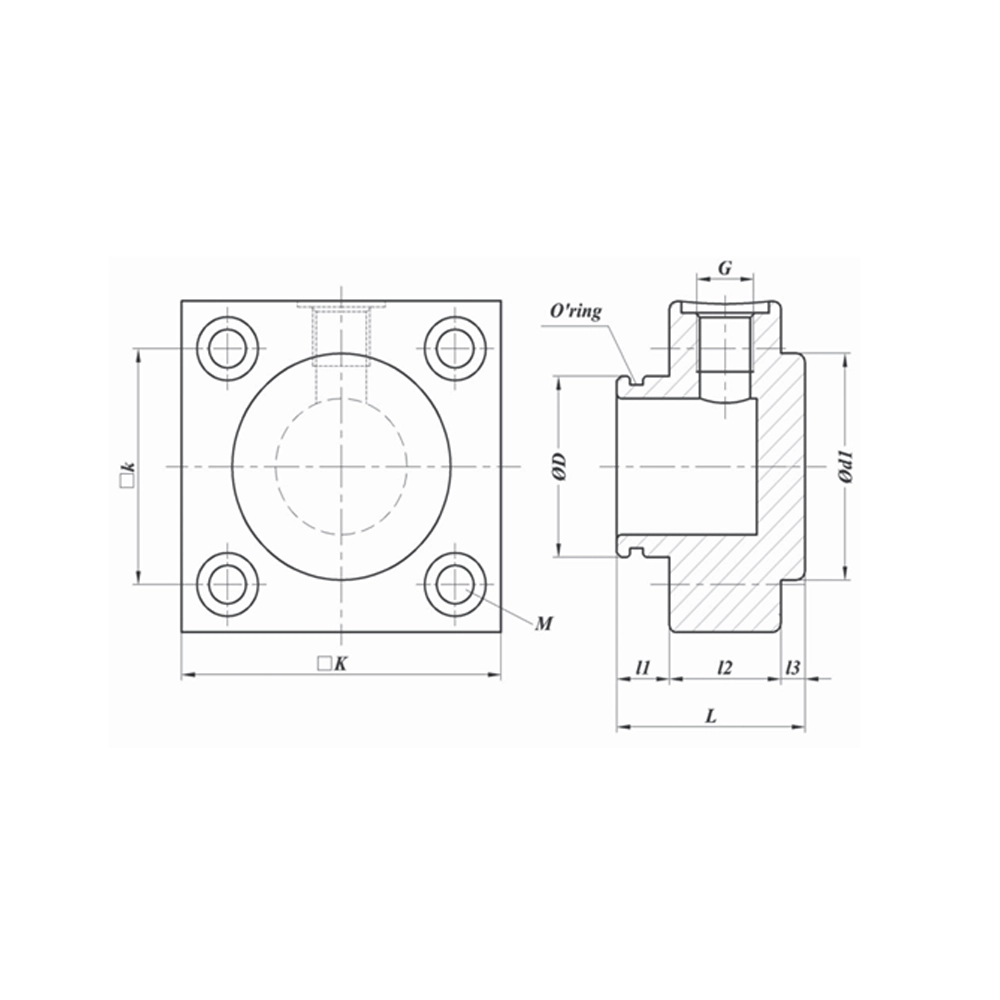

| NO | Ürün Kodu Product code Код продукта |
D | d1 | K | k | L | l1 | l2 | l3 | G | M(Klavuz adedi) M (number of guides) M (количество направляющих) |
O-ring (70shr) O-rings O-образные кольца |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | ÇMS-KCTP-AK-40 | 40 | 50 | 73 | 52 | 45 | 10 | 30 | 5 | R 1/4" | Ø8,5x4 Adet | 35x3 |
| 2 | ÇMS-KCTP-AK-50 | 50 | 55 | 85 | 60 | 45 | 10 | 30 | 5 | R 1/4" | Ø8,5x4 Adet | 45x3 |
| 3 | ÇMS-KCTP-AK-63 | 63 | 68 | 98 | 70 | 52 | 12 | 35 | 5 | R 3/8" | Ø12,5x4 Adet | 58x3 |
| 4 | ÇMS-KCTP-AK-80 | 80 | 80 | 108 | 80 | 56 | 16 | 35 | 5 | R 3/8" | Ø12,5x4 Adet | 73x4 |
| 5 | ÇMS-KCTP-AK-100 | 100 | 100 | 138 | 106 | 56 | 16 | 35 | 5 | R 3/8" | Ø15x4 Adet | 92x4 |
| 6 | ÇMS-KCTP-AK-125 | 125 | 125 | 180 | 140 | 81 | 16 | 60 | 5 | R 3/4" | Ø17x4 Adet | 117x4 |
| 7 | ÇMS-KCTP-AK-140 | 140 | 140 | 200 | 160 | 90 | 20 | 60 | 10 | R 3/4" | Ø21x4 Adet | 130x5 |
| 8 | ÇMS-KCTP-AK-160 | 160 | 160 | 220 | 180 | 90 | 20 | 60 | 10 | R 3/4" | Ø21x4 Adet | 150x5 |
