Kare Çetop Vidalı Flanş, Hidrolik sistemlerde veya makine bağlantılarında kullanılan, CETOP standartlarına uygun kare flanş elemanıdır. Vidalı tasarımı sayesinde sağlam ve dengeli bir montaj sağlar, bağlantı noktalarında güvenli ve dayanıklı bir çözüm sunar.
Bu ürün için indirilebilir dosya mevcut.
| NO | Ürün Kodu Product code Код продукта |

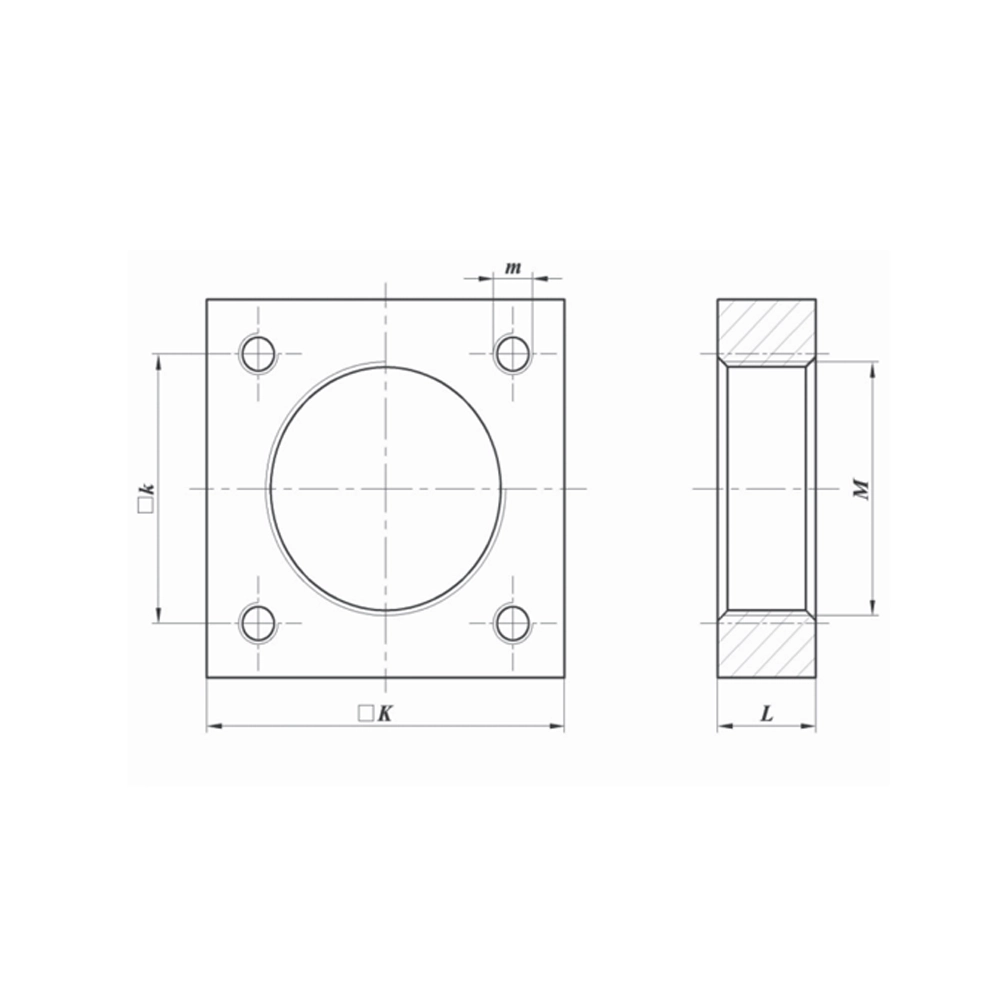

K | k | L | M | M(Klavuz adedi) M (number of guides) M (количество направляющих) |
|---|---|---|---|---|---|---|
| 1 | ÇMS-KCTP-F-40 | 73 | 52 | 15 | M49x2 | M8x4 Adet |
| 2 | ÇMS-KCTP-F-50 | 85 | 60 | 15 | M59x2 | M8x4 Adet |
| 3 | ÇMS-KCTP-F-63 | 98 | 70 | 20 | M74x2 | M12x4 Adet |
| 4 | ÇMS-KCTP-F-80 | 108 | 80 | 20 | M94x2 | M12x4 Adet |
| 5 | ÇMS-KCTP-F-100 | 138 | 106 | 25 | M114x2 | M14x4 Adet |
| 6 | ÇMS-KCTP-F-125 | 180 | 140 | 30 | M144x2 | M16x4 Adet |
| 7 | ÇMS-KCTP-F-140 | 200 | 160 | 30 | M158x2 | M20x4 Adet |
| 8 | ÇMS-KCTP-F-160 | 220 | 180 | 30 | M188x2 | M20x4 Adet |
